免漆門真空吸塑膠AH-0201B

水性真空吸塑膠AH-0201B應用于免漆門，薄PVC膜與密度板等材料的真空吸塑復合，穩(wěn)定性強，活化溫度低，表面平整，粘接性優(yōu)良，耐溫高。與其他產(chǎn)品相比性價比高，使用省膠，方便、省時，可靠。

AH-0201B真空吸塑膠適用于聚氯乙烯（PVC）等軟體材料和密度板、刨花板、木材等的真空吸塑成型，可用于免漆門、櫥柜、音箱板、電腦桌等。

1.活化溫度50℃，軟硬度等性能可調(diào)節(jié)性好以及耐溫、彈性好等優(yōu)點。

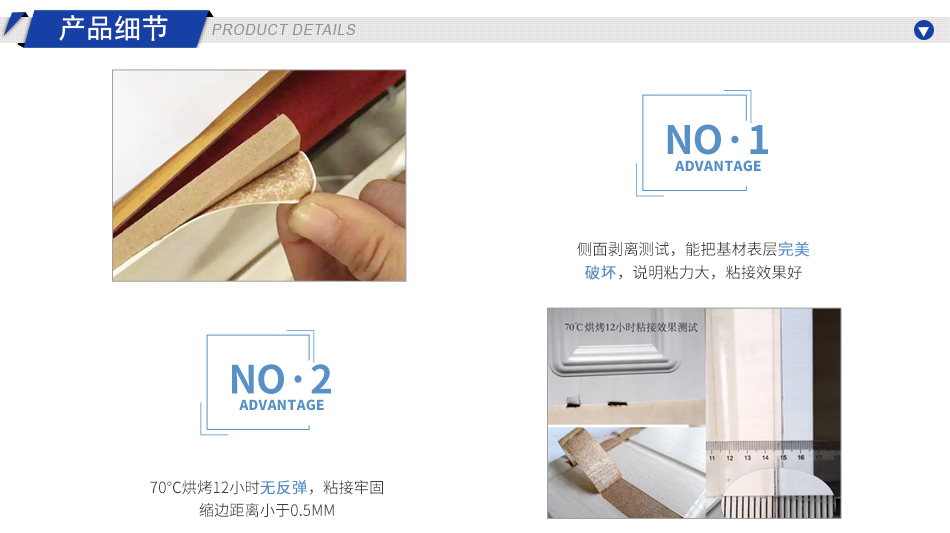

2.粘接效果好，表面平整，側(cè)邊牢固，側(cè)面剝離測試，能把基材表層完美破壞。

3.膜干速度快，滲膠少，可不加固化劑。

4.低粘度值、良好的噴霧及優(yōu)異的粘接性能。

1.防止冷凍,最佳儲存條件為5℃以上，儲存期為6個月。

2.不要與其它不同性質(zhì)的粘合劑混合使用。

3.加入3%-5%的固化劑，能有效提高耐溫。

膠槍噴涂。預熱時間,真空時間和施壓時間應保證膠層至少在70～75℃(保證達活化溫度),60-120秒鐘下進行膠合；較高溫度有利于膠合并提高使用過程中的耐溫性，為了達到膠合溫度,必須使相應循環(huán)時間與成型過程相匹配；機器設定溫度參數(shù)130℃左右(視密度板及PVC自己總結(jié)一最佳溫度)；最佳檢測性能8天后，如需提高性能，可加入3-5%的固化劑，耐溫性能可提高至90-110℃。
