水性pu樹脂小知識大全
發(fā)布時間:2017-9-27

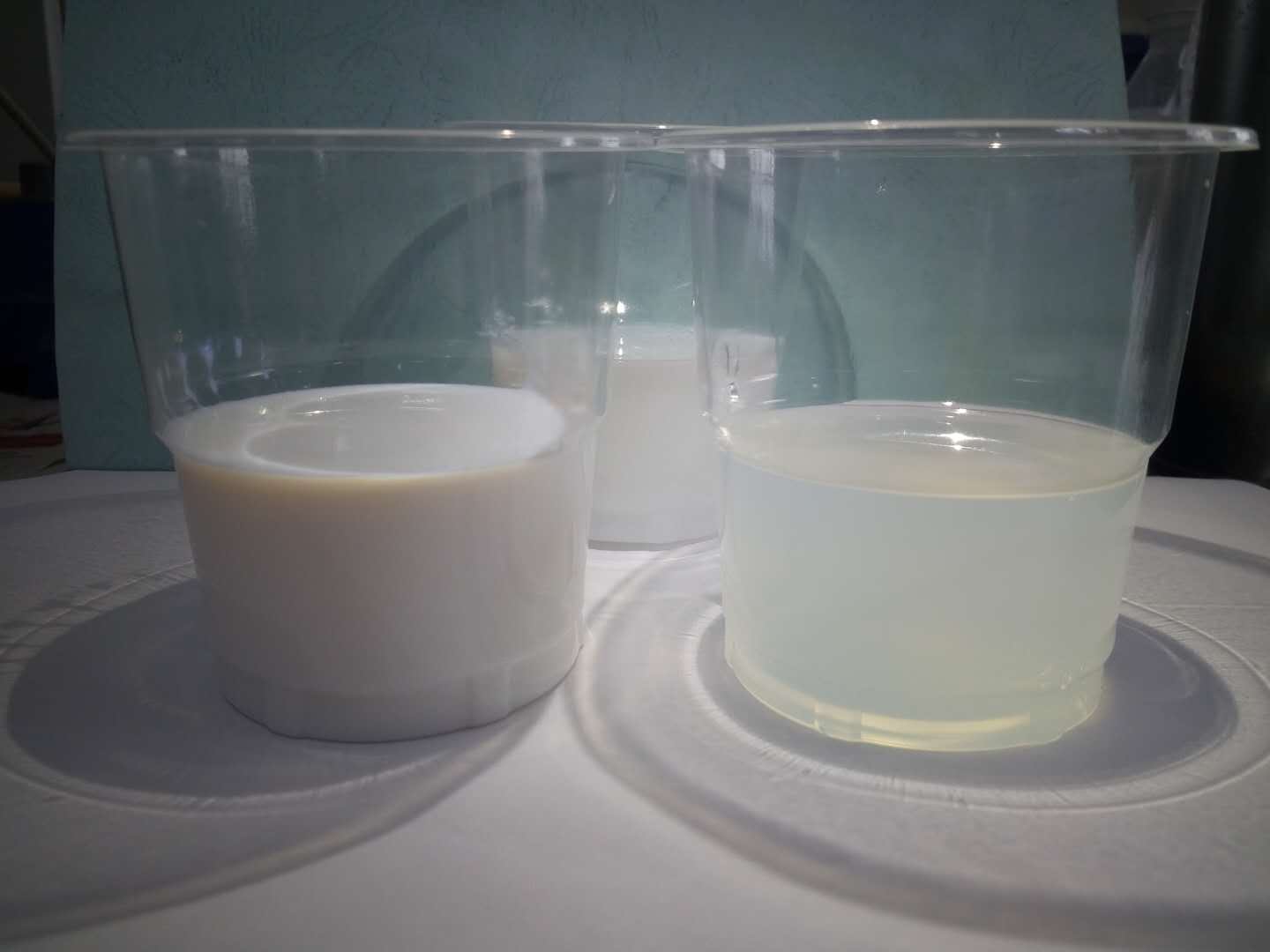

水性pu樹脂的顏色:水性pu樹脂在合成時會由于原料的區(qū)別、配方組成等有著不同的影響,顏色會從白、白透、透、透亮的等不同顏色。另外可根據不同要求添加水性的顏料,從而使乳液展現出不同的顏色。如玻纖浸潤過程中,可添加不同顏料,使玻纖更具有美觀。測試在PET膜時上粘接性能時,由于pu樹脂干燥后膜是透明的,不利于觀察與測試,添加一些色漿后可以使涂膜直觀方便測試。

水性pu樹脂氣味:一般來說,水性pu樹脂是沒有刺激性氣味的,只有著淡淡的樹脂味道,陽離子水性pu樹脂可以聞到輕微的酸味,如白醋味道一樣。另外針對某些行業(yè)如化妝品行業(yè)的指甲油、紋身貼等,水性pu樹脂中還可以添加香料,使產品有著特別的香味。

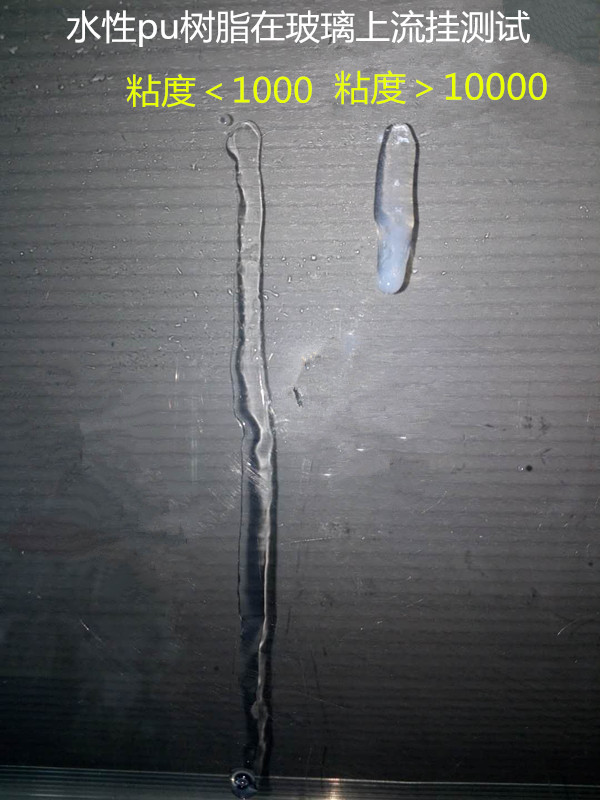

水性pu樹脂粘度:水性pu樹脂濃度梯度范圍很廣,粘度小的可以有水一般流動性能,大到可以和牙膏一樣粘稠。如需要噴涂,粘度不能太大,反之會堵住噴槍,造成施工麻煩;在做海綿與布復合或者海綿上植絨(粉撲植絨)時,需要考慮到膠水滲透到海綿中的情況,需要通過調節(jié)粘度使pu樹脂恰好可以停留在海綿表面,這樣效果最好。做瓷磚、地板、墻面縫隙美縫劑時,因為這些縫隙比海綿的縫隙大的多,則需要通過增稠劑把pu樹脂調成和牙膏一樣,不能有流動性。

水性pu樹脂固含量:水性pu樹脂固含一般不會超過50%,在30-40%居多,這樣也有利于生產和運輸。水性pu樹脂可以與水以任意比例互溶,對于某些織物整理,需要把水性pu樹脂稀釋幾十倍甚至更多,然后把織物浸潤到水性pu樹脂乳液中,干燥后即可獲得一些特殊的性能(防起毛、提升手感、高亮等)。
水性pu樹脂pH:有陰離子水性pu樹脂,pH>7;非離子水性pu樹脂,pH=7,主要針對有耐電解質要求時使用水性pu樹脂;陽離子水性pu樹脂,pH<7,針對酸性環(huán)境中使用,如與其他酸性乳液共混,則可以選用陽離子水性pu樹脂。

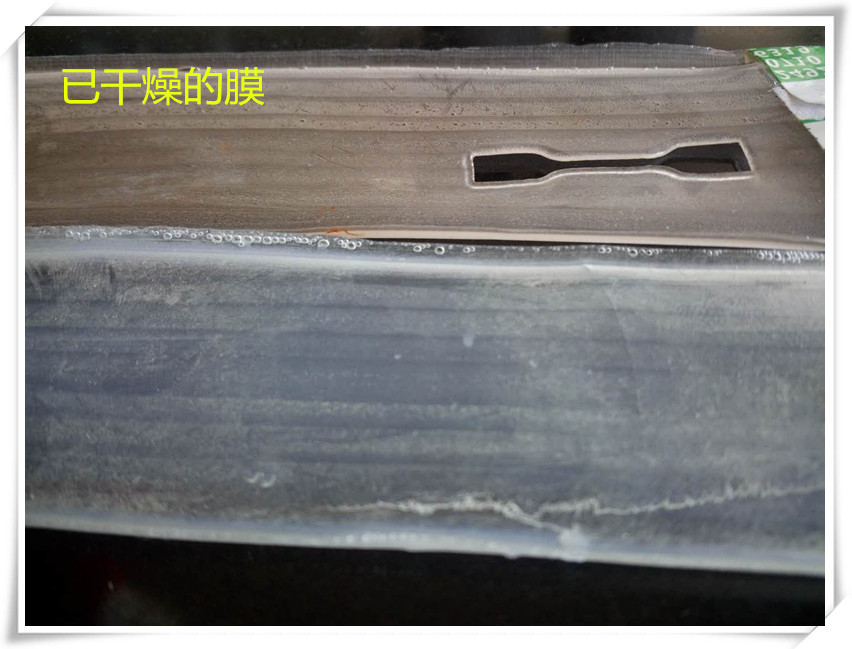

水性pu樹脂膜軟硬度:水性pu樹脂可以通過調整配方把膜可以從軟而韌調整到硬而強,軟的斷裂伸長率達到1500%以上,硬的硬度可以達到2H以上,大部分水性pu樹脂成膜溫度要求不是很高,低溫也可以成膜。

水性pu樹脂固化劑:有多異氰酸酯固化劑或氮丙啶類固化劑等,針對有耐水、耐溶劑、耐溫等要求,而水性pu樹脂本身達不到這種要求的,通過添加固化劑可以有4效的提升耐水、耐酒精等性能。
水性pu樹脂相關助劑:水性pu樹脂主要使用的助劑有針對粘度調節(jié)所使用的增稠劑;混合攪拌過程或者運輸過程產生氣泡所使用的消泡劑;流平性不好、縮孔等需要添加流平、潤濕劑等;與其他不同酸堿性乳液相混合時防止體系不相容所需要添加的pH調節(jié)劑;不同應用場景下對膜的干燥速度要求不一樣,則需要添加成膜助劑或低沸點的溶劑增加干燥速度。
水性pu樹脂干燥速度:由于是水性的,水分的揮發(fā)不如有機溶劑揮發(fā)的快,所以水性pu樹脂干燥速度慢,另外干燥速度還與涂膜的厚度、環(huán)境溫度、濕度有關系。涂膜太厚,表面一層先干燥后形成致密的膜,從而很大程度影響內部水分子的揮發(fā),從而需要更長的時間才可以干燥完全。溫度高,水分子運動加快,會更快的流向環(huán)境中去,加快干燥速度;濕度過高,環(huán)境中的水分子抑制pu樹脂中水分子的擴散,從而降低干燥速度。
水性pu樹脂的價格:這可能是我們比較關注的問題,部分消費者只是聽說水性pu樹脂好,然后都去買水性pu樹脂。例如市面上熱門的水性pu防水涂料,每公斤價格在幾塊錢左右,這類防水涂料打著水性pu的牌子,蹭水性pu的熱度。這類防水涂料有的是水性pu樹脂和其他高分子乳液相混配的,有的根本就不含水性pu樹脂。真正純的水性pu樹脂價格一般在每公斤20以上,性能要求高的價格則會更高。
編輯:安大華泰,如有轉載請注明出處
責任編輯:安大華泰
版權所有:http://ahadht.com 轉載請注明出處
