防水涂料的性能指標(biāo)的含義和檢測(cè)方法

涂料產(chǎn)品的環(huán)保性已經(jīng)引起越來(lái)越多的關(guān)注，“環(huán)保”已經(jīng)成為建材和裝修領(lǐng)域的關(guān)鍵詞語(yǔ)。隨著環(huán)保概念的普及，水性涂料作為具有環(huán)保性能的產(chǎn)品得到越來(lái)越多消費(fèi)者的認(rèn)可。以下簡(jiǎn)單介紹防水涂料的性能指標(biāo)的含義和檢測(cè)方法。

外觀:是判定涂料性狀是否存在沉淀、結(jié)塊、凝膠等現(xiàn)象、其檢測(cè)方法是打開(kāi)容器，用手工攪拌，觀察涂料性狀變化，無(wú)結(jié)塊、凝膠、易于混合均勻，則為合格。固體含量是指涂料中所含有不揮發(fā)物質(zhì)的量。鋼結(jié)構(gòu)防腐漆一般用不揮發(fā)物質(zhì)的質(zhì)量分?jǐn)?shù)表示。固體含量對(duì)成膜質(zhì)量、遮蓋力、施工性或成本造價(jià)等均有較大影響。

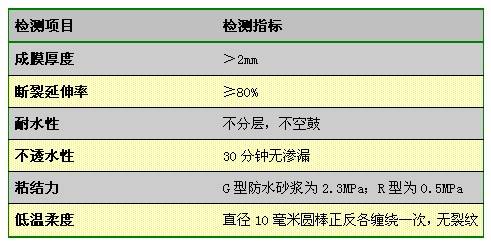

成膜厚度檢查：應(yīng)采用針穿刺法每100 平米刺三個(gè)點(diǎn)，用尺測(cè)量其高度，取其平均值，成膜厚度應(yīng)大于2 毫米。穿刺時(shí)應(yīng)用彩筆做標(biāo)記、以便修補(bǔ)。

斷裂延伸率檢查：伸長(zhǎng)率和斷裂時(shí)伸長(zhǎng)率是防水涂料最重要的技術(shù)指標(biāo)之一。涂膜在延伸時(shí)通過(guò)形變吸收了建筑物變形所產(chǎn)生的應(yīng)力，既保證了防水涂膜的完整性，也保證了防水的功能。在加熱、紫外線、酸堿作用下，延伸性應(yīng)在一合適的范圍內(nèi)變化，保證長(zhǎng)期的防水性。在防水施工中，監(jiān)理人員可到施工現(xiàn)場(chǎng)將攪拌好的料，分多次涂刷在平整的玻璃板上（玻璃板應(yīng)先打蠟），成膜厚度1.2～1.5 毫米，放置7 天后，在1％的堿水中浸泡7 天，然后在50℃±2℃烘箱中烘24 小時(shí)，做啞鈴型拉伸實(shí)驗(yàn)，要求延伸保持率達(dá)到80％（無(wú)處理為200％）。如達(dá)不到標(biāo)準(zhǔn)，說(shuō)明在施工中乳液摻加比例不足。

拉伸強(qiáng)度:是指防水涂料的一個(gè)重要性能指標(biāo)，可以檢測(cè)涂料的生產(chǎn)工藝和施工工藝是否正常。拉伸強(qiáng)度的高低是指涂膜的結(jié)構(gòu)致密程度，抗沖擊及穿刺能力大小，也是體現(xiàn)涂料能克服建筑物因氣溫變化、地基沉降等引起的變形能力。

耐水性檢查：將涂料分多次涂刷在水泥塊上，成膜厚度1.2~1.5 毫米，放置7 天，放入1％堿水中浸泡7 天，不分層，不空鼓為合格。

不透水性檢查：不透水性是指涂層在一定的水壓作用下，涂膜阻擋水分穿透的能力。在有條件下，應(yīng)用儀器檢測(cè)，其方法是將涂料按比例配好，分多次涂刷在玻璃板上（玻璃板先打蠟），厚度為1.5 毫米，靜放7 天，然后放入烘箱內(nèi)50℃±2℃烘24 小時(shí)，取出后放置3 小時(shí)，做不透水實(shí)驗(yàn)，不透水性為0.3MPa。保持 30 分鐘無(wú)滲漏為合格。若條件不具備，可用目測(cè)法檢查防水效果，方法是將涂料分4~6 次涂刷到無(wú)紡布上，干透后（約24h）成膜厚度為1.2～1.5 毫米，做成緩盒子形狀吊空，但不得留有死角，再將1％堿水加入盒內(nèi)，24h 無(wú)滲漏為合格。

低溫柔度檢查：防水涂料一般由高分子材料或高分子的樹(shù)脂改性瀝青制成，對(duì)溫度都有一定敏感性，通常表現(xiàn)為高溫時(shí)柔軟，甚至流淌，而低溫時(shí)發(fā)硬變脆，甚至產(chǎn)生破裂現(xiàn)象。低溫柔度是指涂膜在所需的低溫條件下的變形能力。在玻璃板上打蠟，將施工現(xiàn)場(chǎng)攪拌好的涂料分多次涂刷在玻璃板上，成膜厚度1.2~1.5 毫米，干透后從玻璃板上取下，放置室內(nèi)（25℃±2℃）7 天，然后剪下長(zhǎng)120~150 毫米，寬20 毫米的條狀，將冰箱溫度調(diào)至-25℃，將試片放人冰箱內(nèi)30 分鐘，用直徑10 毫米圓棒正反各纏繞一次，無(wú)裂紋為合格。如有裂紋說(shuō)明乳液低溫柔度不夠。

粘結(jié)力檢查：G 型聚合物防水砂漿，可直接成形“8”字模，24 小時(shí)后出模。放入水中浸泡6天，室內(nèi)溫度25℃±2℃干養(yǎng)護(hù)21 天，做粘結(jié)實(shí)驗(yàn)。G 型防水砂漿，灰：水：膠=1：0.11：0.14，G 型防水砂漿為2.3MPa。將R 型涂料和成芝麻醬狀，將和好的涂料涂到兩個(gè)半“8”字砂漿塊上，放置7 天做粘結(jié)實(shí)驗(yàn)，R 型配比（高彈），粉：膠=1：1.4；（中彈），粉：膠=1：0.8~1。R 型為0.5MPa，大于等于粘結(jié)指標(biāo)為合格。注：G 型防水砂漿只做常規(guī)檢查、不透水性、粘結(jié)強(qiáng)度檢驗(yàn)。樣品應(yīng)在施工現(xiàn)場(chǎng)抽樣做試片，涂刷試片應(yīng)用十字交叉法。每遍涂刷成膜厚度為0.25~0.35 毫米。

干燥時(shí)間：是指涂料從流體層到全部形成固體涂膜這段時(shí)間稱為干燥時(shí)間，分為表干時(shí)間及實(shí)干時(shí)間。表干時(shí)間是指在規(guī)定的干燥條件下，一定厚度的濕涂膜表面從液態(tài)變固態(tài)，但下仍為液態(tài)所需的時(shí)間。實(shí)干時(shí)間是指在規(guī)定的干燥條件下，從施涂好的一定厚度的液態(tài)膜到形成固態(tài)涂膜所需的時(shí)間。

防水涂料施工成膜后，必須與水泥基底有一定的黏結(jié)強(qiáng)度。因?yàn)榉浪磕ぞ哂胁煌杆?，水泥基底下部的水分不能透過(guò)防水涂膜，如屋面水泥基板，在使用過(guò)程中，室內(nèi)產(chǎn)生水蒸氣，緩緩?fù)高^(guò)基板達(dá)到涂膜底部，水受熱變水蒸氣或受冷變液體，體積變化極大，產(chǎn)生很大的頂推力。

抗?jié)B壓力或抗?jié)B性是指防水涂層在一定壓力下抵抗水滲透的能力。

抗凍性，耐凍融循環(huán)性，抗凍性與低溫柔性一樣，水性防水涂料施工過(guò)程中使水分充分發(fā)揮，形成較致密的防水涂膜，如果膜內(nèi)有水或涂膜不致密，在使用過(guò)程中，水分滲入其中，在低溫水分結(jié)冰，導(dǎo)致膜的微膨脹，使防水涂膜起泡、開(kāi)裂與基層剝離。

耐老化性是指防水涂料的耐老化性分為拉伸時(shí)加熱老化和紫外線老化。它是檢測(cè)防水涂膜可能因建筑物變形所引起涂膜局部受強(qiáng)力拉伸而變形，在加熱和紫外線作用下，影響長(zhǎng)期防水效果。

原文出處：新型聚氨酯防水涂料為涂料行業(yè)開(kāi)拓一片新天地
