安大華泰-水性聚氨酯合成革用膠測試方法簡介

水性聚氨酯合成革用膠粘劑的耐溶劑性和耐水性性能以及低溫柔韌性是其較為獨特的性能指標。因為合成革在生產過程中要進行水揉紋處理，如果耐水解性能達不到要求，就揉不出飽滿的花紋，嚴重時還會出現破皮現象。安大華泰總結了以下3點關于合成革用膠的耐溶劑、耐水性等測試方法。

1.耐溶劑性能測試，耐溶劑，是指黏結試樣經溶劑作用后仍能保持其黏結性能的能力。GB/T 13353-1992 膠黏劑耐化學試劑性能的測定方法。

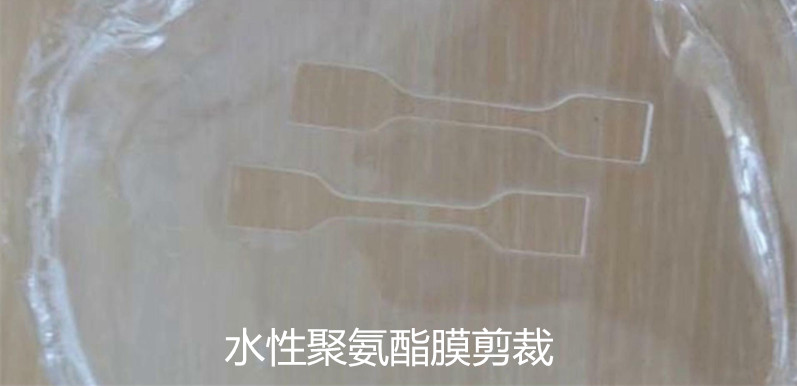

將充分干燥的膠膜試樣剪裁成20mm×20mm的正方形，稱重以后置于有機溶劑（二甲苯）中，浸泡24h后取出，用濾紙吸去表面液體后稱重，按照下式計算溶脹率：

溶脹率=[(m2-m1)/m1]×100%（m1、m2分別為試樣浸泡前、后的質量）。

2.耐水解性能測試，現對膠接層耐水和耐沸水有相關檢測方法供水性聚氨酯合成革用膠參考。溫水水分或濕氣作用后仍能保持其粘接性能的能力為耐水性。將粘接試樣按規(guī)定的時間在沸水中浸漬后，測定其粘接強度的試驗參考GB/T 4893.1-2005。

耐水解性，建議使用以下方法：將制備好的水性聚氨酯膠粘劑作為坯革和表層之間的粘接層，烘干后剪裁出兩塊20mm×3mm長條狀，其中一塊在XLW電子拉力試驗機上測試剝離強度。將另一塊放置在質量分數為10%的氫氧化鈉水溶液中浸泡24h后放入80℃烘箱30min再取出測試剝離強度。按照下式計算剝離強度保持能力：

保持率=[s2/s1]×100%（式中，s1和s2分別表示試樣浸泡前和浸泡后的剝離強度。保持率越大表示在堿水中浸泡后剝離強度降低的越少，即耐水解性能越好。）

3.低溫柔韌性測試，一般采用在-20℃、90°彎折次數來確定低溫柔韌性。也可參考GB/T 328.14-2007《建筑防水卷材試驗方法第14部分瀝青防水卷材低溫柔度性》測試。

安大華泰，16年專注生產水性聚氨酯系列產品，無毒環(huán)保。我們有專業(yè)的團隊，用專業(yè)的態(tài)度，為您解決實際應用中的問題。您若對我們的水性聚氨酯產品有興趣或存在疑惑，安大華泰歡迎您咨詢，免費咨詢電話：400-018-2466。
