安大華泰與您分享水性聚氨酯復(fù)合膠性能測(cè)試方法

水性聚氨酯復(fù)合膠的基本測(cè)試類似其他水性聚氨酯膠，重點(diǎn)關(guān)注固含量、黏度、粘接強(qiáng)度、耐水解性、pH值、熱活化溫度和耐熱性，而熱活化溫度、耐熱性和多種乳液混合后的相容性是水性聚氨酯復(fù)合膠中特別要關(guān)注的性能。

1.熱活化溫度的測(cè)定

熱活化溫度是水性聚氨酯復(fù)合膠一個(gè)很重要的指標(biāo)，可參照GB/T 15332-1994熱熔膠黏劑軟化點(diǎn)的測(cè)定方法測(cè)定。其中軟化點(diǎn)溫度低于80℃的試樣測(cè)試：環(huán)球法用筆估計(jì)溫度低10℃的蒸餾水裝滿容器，要浸沒試樣環(huán)，水墨應(yīng)高出試樣環(huán)50mm，在恒溫水浴中，這一溫度應(yīng)保持在15min，用夾鉗把預(yù)先浸在水浴中達(dá)到同一溫度的鋼球放入鋼球定位環(huán)上。均勻升溫，升溫速度為（5±1）℃/min。加熱水浴溫度，直至鋼球穿到試樣環(huán)進(jìn)入試料，及時(shí)記錄溫度計(jì)所顯示的溫度。

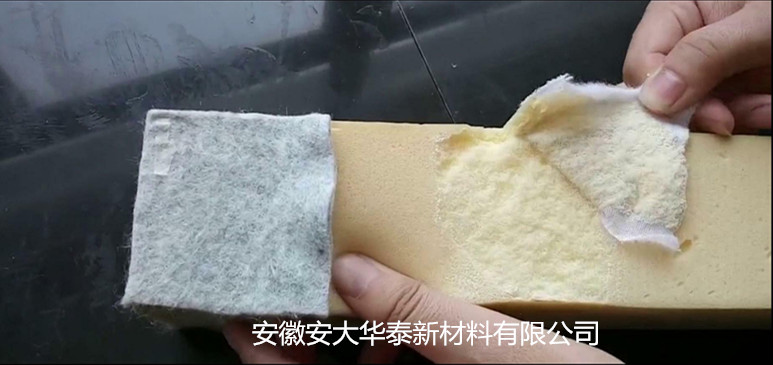

活化溫度的測(cè)定可采用PVC網(wǎng)格布，手工涂膠，晾干后，放在已經(jīng)恒溫的烘箱中活化3min，活化后測(cè)其剝離強(qiáng)度，以網(wǎng)格PVC布破環(huán)最多為最好。需要說明的是用網(wǎng)格PVC布來判斷水性聚氨酯分散體的活化溫度，這不完全等同于單一的水性聚氨酯分散體用差示掃描量熱法、核磁共振頻譜所測(cè)的活化溫度。因?yàn)樗そY(jié)的材料對(duì)活化能的影響較大。但是在真空吸塑膠的生產(chǎn)中，這種對(duì)比測(cè)試方法還是可行的。

2.耐熱性測(cè)定

黏結(jié)好的樣板放置7d后進(jìn)行耐熱性試驗(yàn)：在80℃（建議此溫度，可以根據(jù)具體情況調(diào)整）、相對(duì)濕度80%=90%的烘箱放置2h后，觀察PVC膜邊部收縮情況。邊部無收縮：一級(jí)；邊部收縮距離0-0.2mm：二級(jí)；邊部收縮距離0.2-0.5mm：三級(jí)；邊部收縮距離0.5-1mm：四級(jí)；邊部收縮距離1mm以上：五級(jí)；

二級(jí)以上者為合格。

測(cè)試耐熱性是，升溫速度5℃/min，測(cè)試3次，取平均值。

3.相容性測(cè)試

液態(tài)混合放置一段時(shí)間，可以觀察混合溶液的外觀，如黏度有無變化、有無沉淀析出、有無成膠甚至分層等現(xiàn)象發(fā)生來判斷其相容性。具體是：在玻璃板上涂覆混合后的復(fù)合膠，干燥后，觀察涂膜的透明性及表面狀態(tài)，每周試驗(yàn)一次，直至涂膜出現(xiàn)渾濁或粗粒狀物。

安大華泰，15年專注生產(chǎn)水性聚氨酯系列產(chǎn)品，無毒環(huán)保。我們有專業(yè)的團(tuán)隊(duì)，用專業(yè)的態(tài)度，為您解決實(shí)際應(yīng)用中的問題。您若對(duì)我們的水性聚氨酯產(chǎn)品有興趣或存在疑惑，安大華泰歡迎您咨詢，免費(fèi)咨詢電話：400-018-2466。
