水性聚氨酯性能測試表征方法

水性聚氨酯的性能決定著我們應該怎么把水性聚氨酯應用在什么樣的行業(yè)，因此水性聚氨酯的性能表征尤為重要，以下安大華泰水性聚氨酯介紹關(guān)于水性聚氨酯性能測試表征的具體方法。

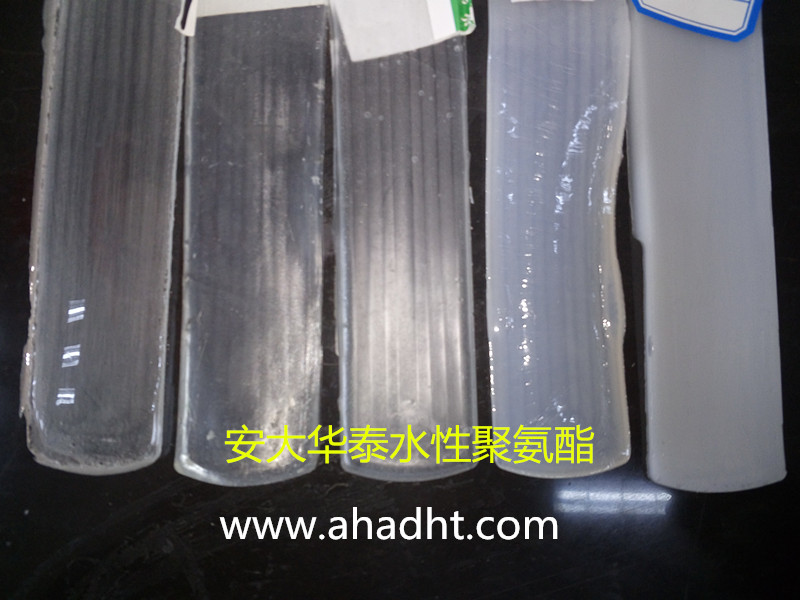

（1）熱活化溫度：將制備好的水性聚氨酯膠膜裁剪成2個1cm×2cm的樣條，并置于PVC薄片上；然后在預先設定好的烘箱中熱處理20min，輕壓PVC薄片；當膠膜熔融變黏（具有一定粘接力）時，則該溫度即為水性聚氨酯膜的熱活化溫度。

（2）結(jié)構(gòu)特征：采用紅外光譜（FT-IR）法進行表征（涂膜法制樣）。

（3）耐熱性：將涂有水性聚氨酯膠粘劑的PVC合成革樣條烘干后冷卻，室溫放置24h，并裁剪成100mm×25mm試樣若干；將試樣未膠接處分開呈180°，上端固定于烘箱夾頭，下端夾頭懸掛0.5kg砝碼；在循環(huán)式鼓風烘箱中加熱30min，觀察膠接面的分離情況；若膠接面剝離，則此時的烘箱溫度即為膠膜的耐熱溫度。

（4）T-剝離強度：按照GB/T2791－1995標準，采用拉力試驗機進行測定（將水性聚氨酯與水性助劑混合均勻后，以70g/m²的上膠量涂抹在PVC合成革的表面，蓋上基布壓合10s后，140℃干燥3min；取出，室溫放置5min后，將其裁剪成25mm×300mm的樣條若干，拉伸速率為100mm/min；初粘強度以3個試驗的平均值表示。采用同樣方法，室溫放置24h后測定最終剝離強度）。

（5）耐水性（用吸水率表示）：將2cm×2cm的干燥水性聚氨酯膠膜（質(zhì)量為m0），室溫浸泡在去離子水中，24h后取出，迅速擦干表面水分并稱重（質(zhì)量為m），則吸水率=（m-m0）/m0。

（6）恒溫恒濕性能：將膠接后的若干樣條（尺寸為25mm×300mm）置于溫度為70℃、相對濕度為95%的烘箱中，處理7d后取出，并以此時樣條的T-剝離強度大小來判斷其恒溫恒濕性能。

（7）開放時間：在PVC合成革上涂抹一層水性聚氨酯膠粘劑，再將其置于烘箱中活化5min；取出，在空氣中測定基材表面膠粘劑的表干時間，并輕壓PVC薄片；最后以膠接面失去黏性所需的時間作為開放時間。

（8）熱性能：采用差示掃描量熱（DSC）法進行表征（N₂氣氛，升溫速率為10K/min，平衡后從0℃升溫至200℃，恒溫5min；降溫至0℃，恒溫5min后再升溫至200℃，檢測材料焓變與相轉(zhuǎn)變溫度）。

（9）—NCO含量：采用二正丁胺滴定法進行測定。
