R值對(duì)水性聚氨酯在PET薄膜上附著力

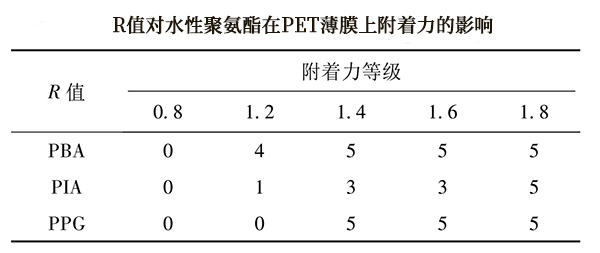

在 HDI 與 IPDI 摩爾比為 1 ∶1，DEG 為擴(kuò)鏈劑的情況下，改變 R 值，分別以相對(duì)分子質(zhì)量2000的PBA、PIA、PPG 為軟段，合成了一系列水性聚氨酯乳液，并配制成油墨，探究了 R 值對(duì)水性聚氨酯在 PET 薄膜上附著力的影響，結(jié)果見下圖。

從上圖可以看出，隨著 R 值的增大，以 PBA、PIA、PPG 為軟段的水性聚氨酯對(duì) PET 薄膜的附著力有所降低。當(dāng) R 值為 0. 8 時(shí)，不同低聚物二醇合成的水性聚氨酯對(duì) PET 薄膜的附著力都達(dá)到了最好的 0 級(jí)。這是由于 R 值為 0. 8 時(shí)，部分水性聚氨酯分子鏈以羥基封端，從而導(dǎo)致該體系的水性聚氨酯樹脂與 PET 薄膜能夠形成更多的氫鍵，同時(shí)—OH 形成的氫鍵鍵能比—NH 形成的氫鍵鍵能大，故附著力較好。當(dāng) R值大于1. 0 時(shí)，隨著R值的增大，硬段含量和脲基含量隨之增大，硬段間的聚集能力增強(qiáng)，軟段與硬段間的相分離程度增大，硬段間形成氫鍵的能力也逐漸增強(qiáng)，從而導(dǎo)致與 PET 薄膜間形成氫鍵的能力減弱，使附著力下降。同時(shí)當(dāng)硬段含量提高時(shí)，過(guò)多的硬段導(dǎo)致分子鏈運(yùn)動(dòng)困難，嚴(yán)重牽制了水性聚氨酯分子在PET表面的鋪展，在一定程度上降低了水性聚氨酯與PET薄膜的接觸面積，減小了水性聚氨酯與 PET薄膜之間形成氫鍵的密度，從而表現(xiàn)出附著力下降。
