水性聚氨酯制備水性油墨基礎(chǔ)性能分析

以丙烯酸丁酯、甲基丙烯酸甲酯、甲基丙烯酸等為單體，采用了乳液聚合法制取水性丙烯酸樹(shù)脂乳液，再通過(guò)水性聚氨酯對(duì)它進(jìn)行改性制作而成水性聚氨酯–丙烯酸樹(shù)脂乳液。將兩類(lèi)水溶性樹(shù)脂作為連接料各自調(diào)配成水性油墨并印刷在PVC塑料表層。對(duì)比了兩類(lèi)水性油墨連接料在PVC塑料表層印刷中耐光色牢度的差別，并從微觀(guān)結(jié)構(gòu)上探究了根本原因。

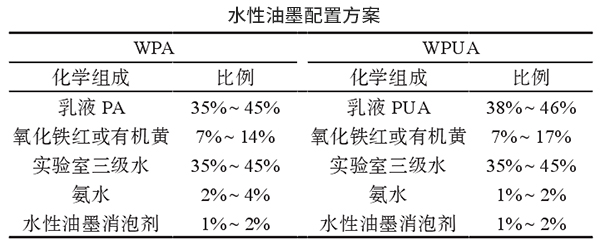

調(diào)配水性丙烯酸樹(shù)脂乳液(簡(jiǎn)稱(chēng)PA乳液)。用乳液PA、水性聚氨酯、十二烷基硫酸鈉、實(shí)驗(yàn)室三級(jí)水、水性油墨消泡劑、氨水等為原料，制取水性聚氨酯–丙烯酸樹(shù)脂乳液(簡(jiǎn)稱(chēng)PUA乳液)。依照下表中兩類(lèi)方案調(diào)配水性油墨，這其中PA乳液作連結(jié)料調(diào)配的水性油墨簡(jiǎn)稱(chēng)WPA，用PUA乳液作連結(jié)料調(diào)配的水性油墨簡(jiǎn)稱(chēng)WPUA。最后的水性油墨pH值用氨水調(diào)配在8.0～9.0之間。

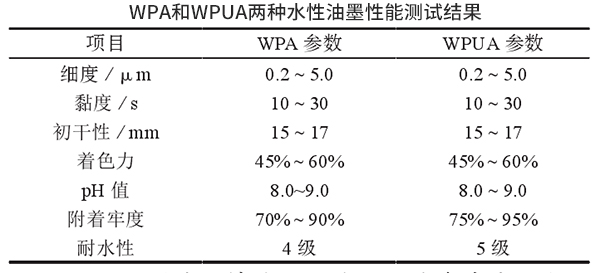

對(duì)調(diào)配好的WPA和WPUA兩類(lèi)采用不一樣連接料的水性油墨開(kāi)展基本性能測(cè)試，探究?jī)深?lèi)水性油墨在細(xì)度、黏度、初干性、著色力、pH值、附著牢度和耐水性方面的性能差別，檢測(cè)結(jié)果顯示列于下面的圖。從下面的圖可以看得出，WPA的細(xì)度在0.2～5.0μm之間，黏度為10～30s，初干性為15～17mm，著色力為45%～60%，pH值為8.0～9.0，附著牢度為70%～90%，耐水性為4級(jí)。而WPUA的細(xì)度、黏度、初干性、著色力和pH值與WPA相同?？墒牵琖PUA的附著牢度為75%～95%，耐水性是5級(jí)，比WPA更加好。表明采用了WPUA在PVC塑料表層印刷時(shí)結(jié)合力更強(qiáng)，耐水性更加好。根本原因主要是取決于水性聚氨酯的分子鏈中含有氨基甲酸酯(—NH—COO—)親水性基團(tuán)，不僅與水具有較強(qiáng)的親和性，另一方面這類(lèi)大分子基團(tuán)比較容易捕捉住聚氯乙烯分子表層的氫離子而使兩類(lèi)分子牢牢集聚到一塊兒。因此，用水性聚氨酯對(duì)丙烯酸樹(shù)脂改性后的連接料會(huì)在附著牢度、耐水性性能方面有顯著的提升。
