低聚物二醇比例對水性聚氨酯膜性能的影響

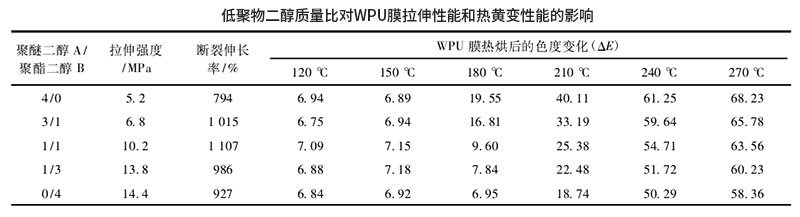

固定親水單體使用量為6%，Ｒ數(shù)值為1.6，探討聚醚二醇A與聚酯二醇B質(zhì)量比對水性聚氨酯膜的拉伸和熱黃變性能的影響，結(jié)論見下圖。

由上圖可以看到，伴隨著聚酯二醇B使用量提升，水性聚氨酯膜的拉伸強(qiáng)度漸漸增大，而斷裂伸長率先升高后降低。這其中，低聚物二醇A/B質(zhì)量比為1/3時(shí)，水性聚氨酯膜的拉伸強(qiáng)度和斷裂伸長率綜合性能較佳。

水性聚氨酯膜在120～150℃熱烘時(shí)，其ΔE值變化較小，而在180～270℃熱烘時(shí)ΔE值變化很大;且伴隨著聚酯二醇B使用量的提升，水性聚氨酯膜在各溫度梯度的ΔE值漸漸減少，膜的顏色更加好，耐熱黃變能力更強(qiáng)。采用水性聚氨酯處理的玻璃纖維多用來制備熱塑性復(fù)合材料，生產(chǎn)加工溫度高，對水性聚氨酯處理劑的耐熱黃變性能要求高。為了確保熱塑性復(fù)合材料的外觀和顏色比較穩(wěn)定，水性聚氨酯配方中聚酯二醇B的含量應(yīng)更高一些。充分考慮水性聚氨酯膜的拉伸和耐熱黃變性能，聚醚二醇A與聚酯二醇B的質(zhì)量比優(yōu)選為1/3。
