水性聚氨酯表面處理的玻纖尼龍復(fù)合材料的性能

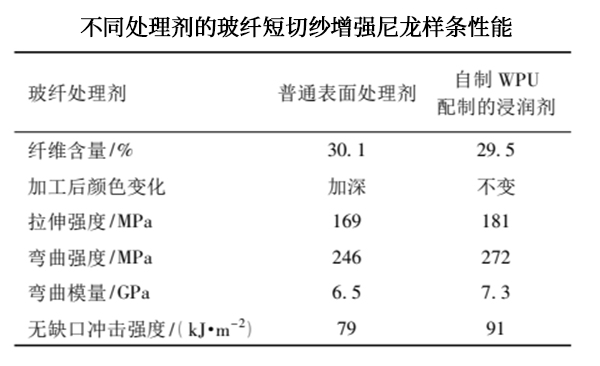

本實(shí)驗(yàn)在親水單體質(zhì)量分?jǐn)?shù)為 6%、Ｒ 值 1. 6、聚醚二醇 A 與聚酯二醇 B 質(zhì)量比為1 /3 條件下制備了水性聚氨酯乳液，用其配制的玻纖浸潤(rùn)劑對(duì)玻璃纖維進(jìn)行處理，制備玻璃纖維短切紗以及短切紗增強(qiáng)尼龍樣條，對(duì)樣條性能進(jìn)行測(cè)試，并與普通表面處理劑的使用效果進(jìn)行對(duì)比，結(jié)果見(jiàn)下圖。

由上圖可見(jiàn)，相對(duì)于普通短切紗增強(qiáng)的尼龍樣條，使用自制水性聚氨酯乳液制備的玻纖浸潤(rùn)劑處理的玻纖短切紗增強(qiáng)尼龍樣條的力學(xué)性能更好、顏色更淺，其中彎曲強(qiáng)度提高 10. 6%，無(wú)缺口沖擊強(qiáng)度提升15. 2%。

結(jié)論：

( 1) 親水單體用量增加時(shí)，乳液粒徑減小，穩(wěn)定存儲(chǔ)時(shí)間增長(zhǎng)。

( 2) 預(yù)聚體Ｒ值增大時(shí)，聚氨酯膜拉伸強(qiáng)度增大，斷裂伸長(zhǎng)率下降。

( 3) 聚酯二醇 B 用量增加時(shí)，聚氨酯膜的拉伸強(qiáng)度逐漸增大，耐熱黃變能力增強(qiáng)。

( 4) 實(shí)驗(yàn)優(yōu)選的合成條件為: 親水單體質(zhì)量分?jǐn)?shù)為6%、Ｒ值為1. 6、聚醚二醇 A 與聚酯二醇B質(zhì)量比為 1 /3。

( 5) 使用本實(shí)驗(yàn)合成的水性聚氨酯制備浸潤(rùn)劑來(lái)處理短切紗，由其制備的玻纖/尼龍復(fù)合材料的顏色更好，同時(shí)彎曲強(qiáng)度和無(wú)缺口沖擊強(qiáng)度較普通尼龍復(fù)合材料提高 10. 6%和15. 2%。
