不同結(jié)構(gòu)的異氰酸酯對(duì)水性聚氨酯膠膜力學(xué)性能的影響

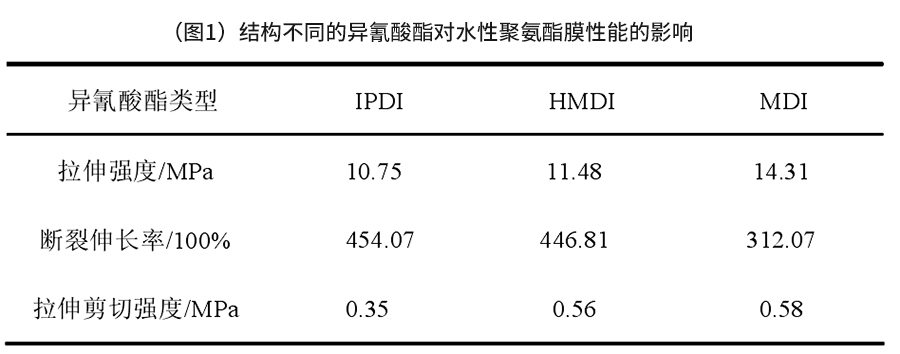

硬段不同對(duì)水性聚氨酯薄膜的力學(xué)性能有直接或間接的影響。設(shè)置R值為定值1.2，樣品固含量約是40%，DMPA的含量是5%。然后固定軟段，改變了硬段的類(lèi)型，合成并測(cè)試。不同的異氰酸酯對(duì)水性聚氨酯薄膜力學(xué)性能的影響如（圖1）所示。

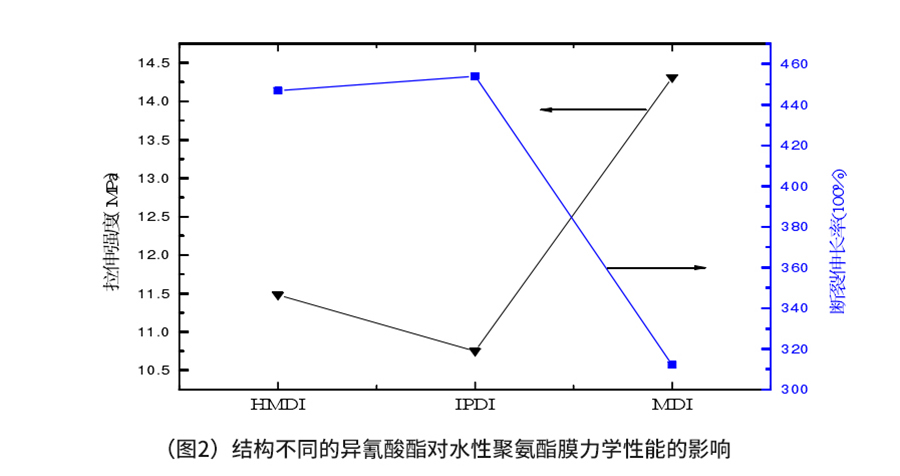

觀察（圖1）和（圖2），硬段的結(jié)構(gòu)不同，水性聚氨酯膜的力學(xué)性能也不同。不同結(jié)構(gòu)的異氰酸酯對(duì)這些極性化學(xué)結(jié)構(gòu)的影響不同，使得處于不同水性聚氨酯中的氨基甲酸酯和脲基的極性不同，從而導(dǎo)致其拉伸強(qiáng)度，粘結(jié)強(qiáng)度也大大不同。數(shù)據(jù)顯示，粘結(jié)強(qiáng)度較高的是MDI型WPU。并且芳環(huán)體積越大，拉伸強(qiáng)度，粘結(jié)強(qiáng)度越高。MDI分子結(jié)構(gòu)具備對(duì)稱(chēng)性和規(guī)整性，這有利于促進(jìn)結(jié)晶作用，從而結(jié)晶區(qū)域所占的體積越大，結(jié)晶度越高，相應(yīng)的拉伸強(qiáng)度以及粘結(jié)強(qiáng)度也越來(lái)越大。而且MDI具有剛性苯環(huán)，內(nèi)聚能強(qiáng)度大，拉伸強(qiáng)度和粘結(jié)強(qiáng)度也因此而很大。同樣的道理，HMDI和IPDI都是脂肪族異氰酸酯，HMDI擁有對(duì)稱(chēng)的分子結(jié)構(gòu)，而IPDI有不對(duì)稱(chēng)的分子結(jié)構(gòu)，對(duì)稱(chēng)的分子結(jié)構(gòu)對(duì)結(jié)晶有利，因此HMDI比較容易結(jié)晶，粘結(jié)強(qiáng)度高于IPDI型WPU。
