DMPA含量對水性聚氨酯膠粘劑性能的影響
發(fā)布時間：2020-9-21

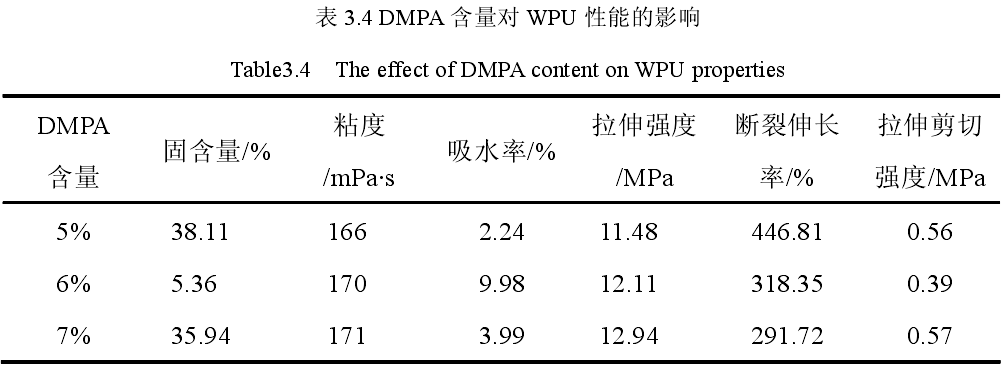

DMPA是陰離子型的親水基團，其含量不同，水性聚氨酯的性能不同。通過調(diào)整DMPA用量，制備并測試水性聚氨酯的各項性能的影響。測定結(jié)果如表3.8所示，R值為定值，以PTMEG為軟段，HMDI為硬段，DMPA為親水?dāng)U鏈劑，所有樣品固含量設(shè)定為40%，改變DMPA含量分別為5%, 6%, 7%。

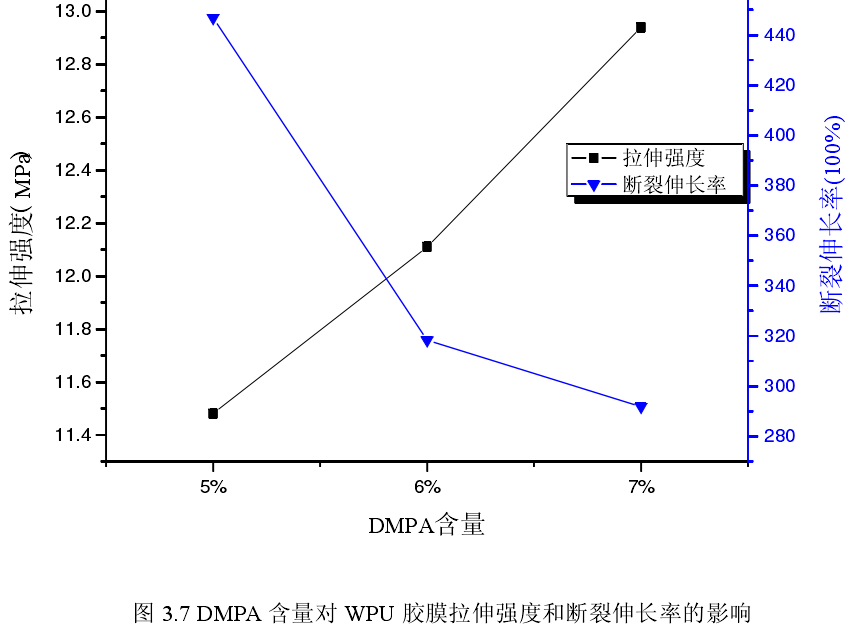

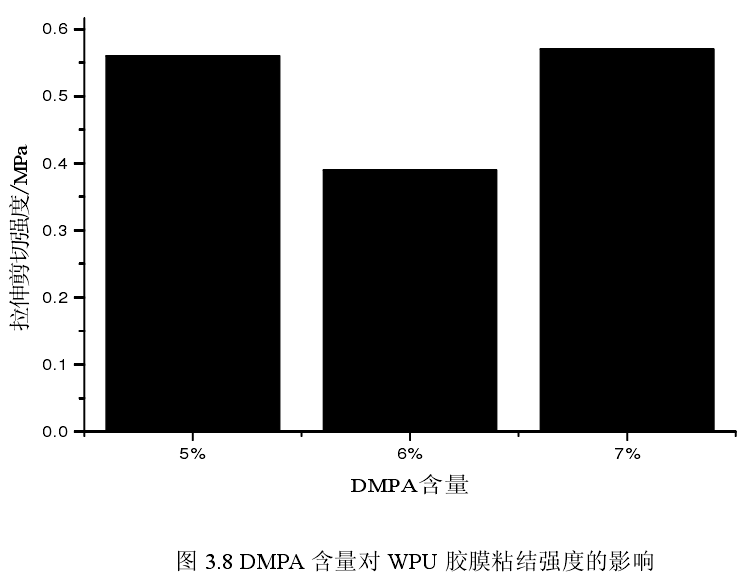

見圖3.7，還可以很明顯的看出，DMPA含量的變大，增大了樣品的拉伸強度，降低了斷裂伸長率。拉伸強度數(shù)值從11.48到12. 94，變化幅度較小，見表3.4。在圖3.8中，可以明顯的看出，當(dāng)DMPA含量為7%時，其拉伸剪切強度達(dá)到最大值，為0.57MPa 。而含量為5%}， 6%時，粘結(jié)強度，相對較小。這是因為，離子基團含量的增加，除了現(xiàn)有的相互作用力，比如WPU范德華力和氫鍵力，離子之間的靜電作用力也越來越強烈，使得相分離程度提高，且硬段微區(qū)的凝聚力也得以增強，總而言之，拉伸強度和粘結(jié)強度都會增大。DMPA含量增加，軟段含量減少，柔韌性降低，且硬段中含有更多量的氫鍵、庫侖力作用，使得膠膜更脆，斷裂伸長率降低。
相關(guān)推薦
